MMU, TLB

MMU(Memory Management Unit)

---

가상메모리 시스템에서 CPU는 가상 주소를 통해 물리 주소에 접근하여 작업한다.

이 때, 가상 주소를 물리 주소로 변환하는 하드웨어 디바이스를 MMU라고 한다.

• 가상 메모리 주소(논리 메모리 주소)를 실제 메모리 주소로 변환하는 역할을 한다.
  • OS를 통해 페이지 테이블에 접근하고, 변환 작업을 진행한다.
• 일반적으로 CPU 내에 존재하지만, 별도의 통합 칩 (IC)에서 작동하기도 한다.
• Memory Protection 기능을 제공한다.
  • 보호되는 메모리 영역에 접근하지 못하게 한다.
• 메모리의 실제 배열과 상관 없이 연속된 메모리로 취급할 수 있게 한다.







TLB(Translation Lookaside Buffer)

---

자주 참조되는 Page Table Entry를 저장하는 하드웨어 캐시이다.

• MMU 내부(CPU)에 위치한다.
  • 메모리에 접근하는 대신 TLB에 접근하여 시간을 절약할 수 있다.
• TLB는 크기가 작기 때문에, 검색 시간이 짧다.
  • 보통 빠르고 비싼 SRAM으로 구성된다.
    • 메인 메모리는 느리고 저렴한 DRAM으로 구성된다.

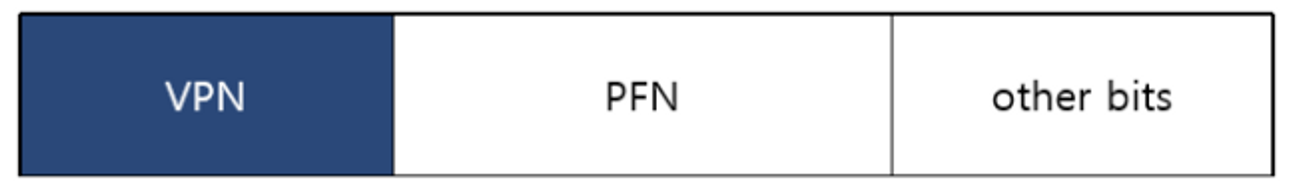

TLB 구성

---

VPN(Virtual Page Number)

• 가상 페이지 번호

PFN(Page Frame Number)

• 물리 메모리의 페이지 프레임 번호

Other bits

• Valid bit
  • 페이지가 물리 메모리에 적재되어 있으면 1, 아니면 0 값을 가진다.
• Protection bit
  • 읽기(read), 쓰기(write), 실행(execute) 등의 권한을 설정하여 메모리와 시스템을 보호한다.
• Recently Used bit
  • 해당 엔트리가 최근에 사용되었는지 여부를 나타낸다.
  • 보통 LRU 알고리즘을 사용하기 때문에 이 비트를 사용한다.
    • 비트가 0인 엔트리를 우선적으로 교체
• Dirty bit
  • 페이지에 Write 작업이 시행되었으면 1, 아니면 0 값을 가진다.
• ASID(Address Space Identifier)
  • 프로세스를 구분하기 위해 사용한다.

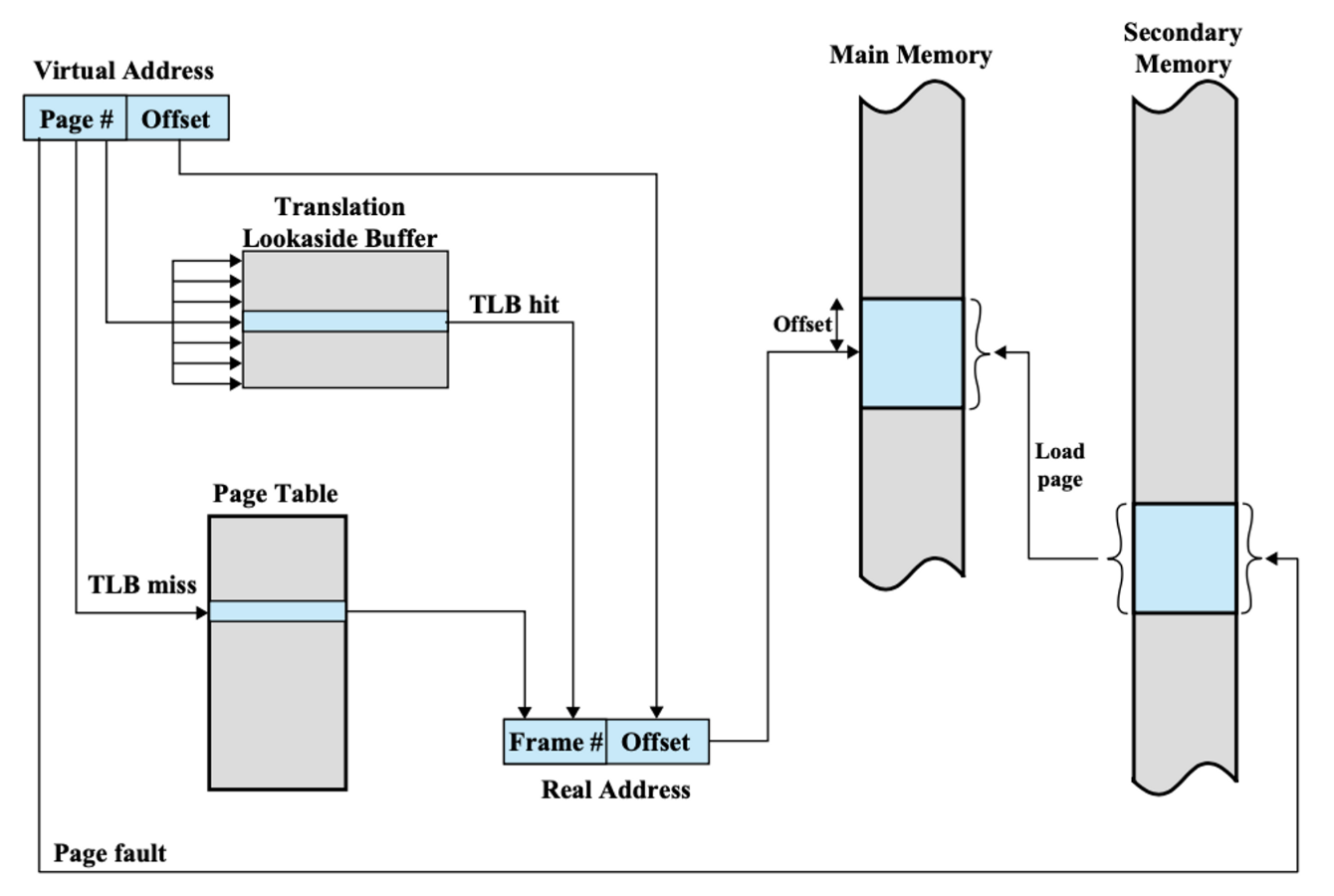

작동 방식

---

1. MMU가 TLB에 접근하여 Virtual Address를 이용해 테이블 엔트리를 찾는다.
   • Page Number와 ASID를 이용한다.
   • MMU는 CPU 내부의 레지스터 값을 통해 실행 중인 PID를 알 수 있다.
     • 이를 TLB의 ASID와 비교한다.
2. TLB에 해당 페이지 엔트리를 찾으면(TLB Hit), 해당 프레임 번호를 반환한다.
   • TLB Miss의 경우
     • Page Table에 접근하여 필요한 Page Table Entry를 찾는다.
       • Page Fault 발생 시 Paging 기법과 동일한 방법으로 Page를 로드한다.
     • 찾은 Page Table Entry를 TLB에 적재한다.
     • 이후 TLB Hit 된다.
3. Frame Number와 Offset을 결합하여 물리 메모리 접근에 성공한다.



TLB Hit

• TLB에서 필요한 페이지 정보를 찾은 상황을 의미한다.

TLB Miss

• TLB에 필요한 페이지 정보가 존재하지 않아 찾지 못한 상황을 의미한다.

TLB Flushing

• TLB를 강제로 초기화 하는 것을 의미한다.
  • Full flushing - 전부 초기화
  • Partial Flushing - 부분 초기화
• Context Switching이 발생하면 이전 프로세스의 Entry는 필요하지 않으므로 초기화한다.
• 페이지 테이블이 변경되면 페이지의 위치가 변할 수 있으므로 초기화한다.







참고

---

[개발자 면접질문] 운영체제 - TLB, MMU

What makes a TLB faster than a Page Table if they both require two memory accesses?
